渭南市抽黄供水蒲石沉砂池工程水位计应用--赛谱

时间：2022-06-23 07:37:34

渭南市抽黄供水蒲石沉砂池工程项目市是渭南市抽黄供水工程是利用东雷抽黄二期灌溉工程太里湾枢纽一级站从黄河小北干流取水，向渭南中心城区、渭北煤化工工业区和卤阳湖开发区供水的Ⅱ等大(2)型工程，设计水平年2020年，供水保证率95%。工程建成后，最高日供水规模39.55万m 3 /d，年净供水总量12125万m 3 。

一、仪表介绍

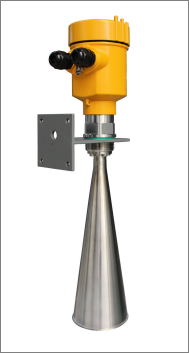

SAIPU-RD8000系列雷达水位计，采用脉冲工作方式，发射功率极低，对人体及环境均无伤害。主要用于河道、湖泊、浅滩等水位监测及城市内涝桥下水位监测。不受漂浮物，杂物，污泥或污染的任响。测量系统易于安装在桥梁及特殊要求部位，可自由选择不同的扫描时间和传输间隔。

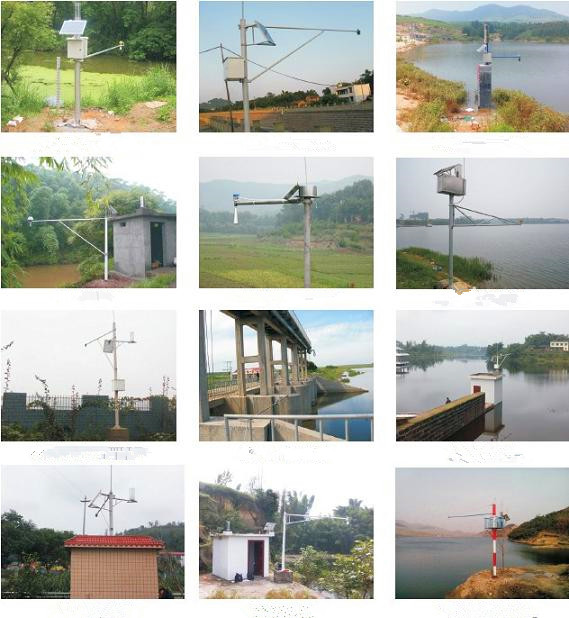

二、雷达水位计应用领域
    1、河水水位、灌区明渠水位、海水潮位自动监测系统。
    2、城市供水，排污水位监测系统。
    3、调压塔（井）水位监测。
    4、水库坝前，坝下尾水水位监测。
    5、山洪预警、汛情预警、水情监测系统。

三、雷达水位计产品特点
    1、测量精度高。
    2、发波角度小，抗干扰能力强。
    3、测量与水质无关，不受浮冰等漂浮物影响。
    4、超低功耗，6-26V宽电压供电，支持太阳能电池供电。
    5、测量稳定可靠，不受风速温度蒸汽等条件影响。
    6、安装方便、维护方便。
    7、测量工程中无机械磨损，寿命长。
    8、测量工程无需人工介入，可长期无人值守，自动测量。
    9、可配置GPRS功能，支持数据远程无线传输。
    10、丰富的通讯方式，支持4-20mA、HART、MODBUS、GPRS。
    11、成熟的软件算法，消除水面波动影响。
    12、信号能量强，最大量程可达70米。
    13、可以外接25米的远传液晶调试功能。方便仪表进行现场观察和调试。
    14、丰富的数据协议，支持远程或者无线对仪表状态进行巡检和设置。

四、技术参数

SAIPU-RD8000

应用：     河道、湖泊、浅滩、城市内涝
测量范围：     30米
过程连接：      螺纹G1½? A / 支架/法兰
过程温度：      -40～100℃
过程压力：       常压
精    度： ±3mm
频率范围：       26GHz
防护等级：       IP67 / IP65
供电电源：      DC（6—26V）/四线
信号输出：       RS485/Modbus 协议
现场显示：可选
外    壳：铝/塑料


五、雷达水位计安装
雷达水位计安装注意以下事项，以确保仪表能正确安装：
1、仪表安装务必保证垂直于液面。
2、发射角度内尽量不要有干扰物体。
3、安装支架高度要高于液面最高位1米以上，保证测量液面不要淹没仪表。
4、仪表进线做好防潮处理，最好配上防雨罩。
5、安装位置远离注水口。
6、避免强烈震动的安装场合。

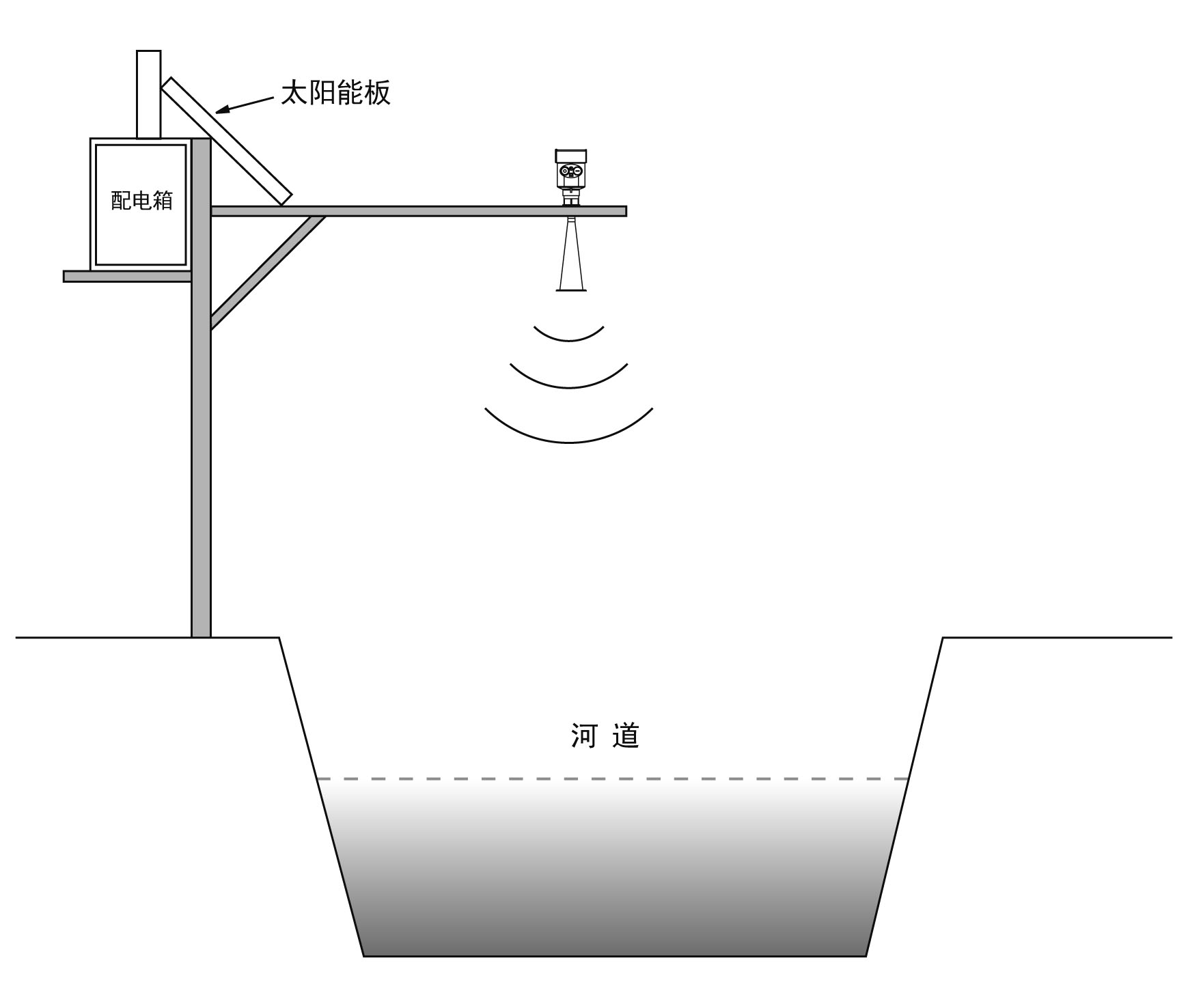

雷达及支架安装示意图（一）

雷达及支架安装示意图（二）
