西安赛谱120GHz线性调频连续波雷达料位计在电厂煤仓料位测量中的应用案例

一、 项目背景与挑战

应用场景： 某大型火力发电厂的原煤仓或煤粉仓。这是电厂燃料供应系统的关键环节，精确、可靠的料位测量对于保证锅炉稳定燃烧、实现自动上煤、防止煤仓空仓或冒仓事故至关重要。

传统测量难点：

1. 粉尘极大： 上煤过程中煤粉飞扬，形成严重的粉尘干扰，传统非接触式仪表（如超声波、低频雷达）信号易被吸收或散射。

2. 介电常数低： 煤炭属于低介电常数（εr ≈ 2-3）介质，对雷达波的反射信号弱。

3. 仓内结构复杂： 仓内存在支架、犁煤机、挡板等障碍物，以及因煤质粘附形成的“挂壁”现象，容易产生虚假回波。

4. 测量盲区要求小： 需要贴近仓顶安装，以最大化测量范围，这就要求仪表本身盲区极小。

5. 环境恶劣： 温度变化、机械振动、电磁干扰等。

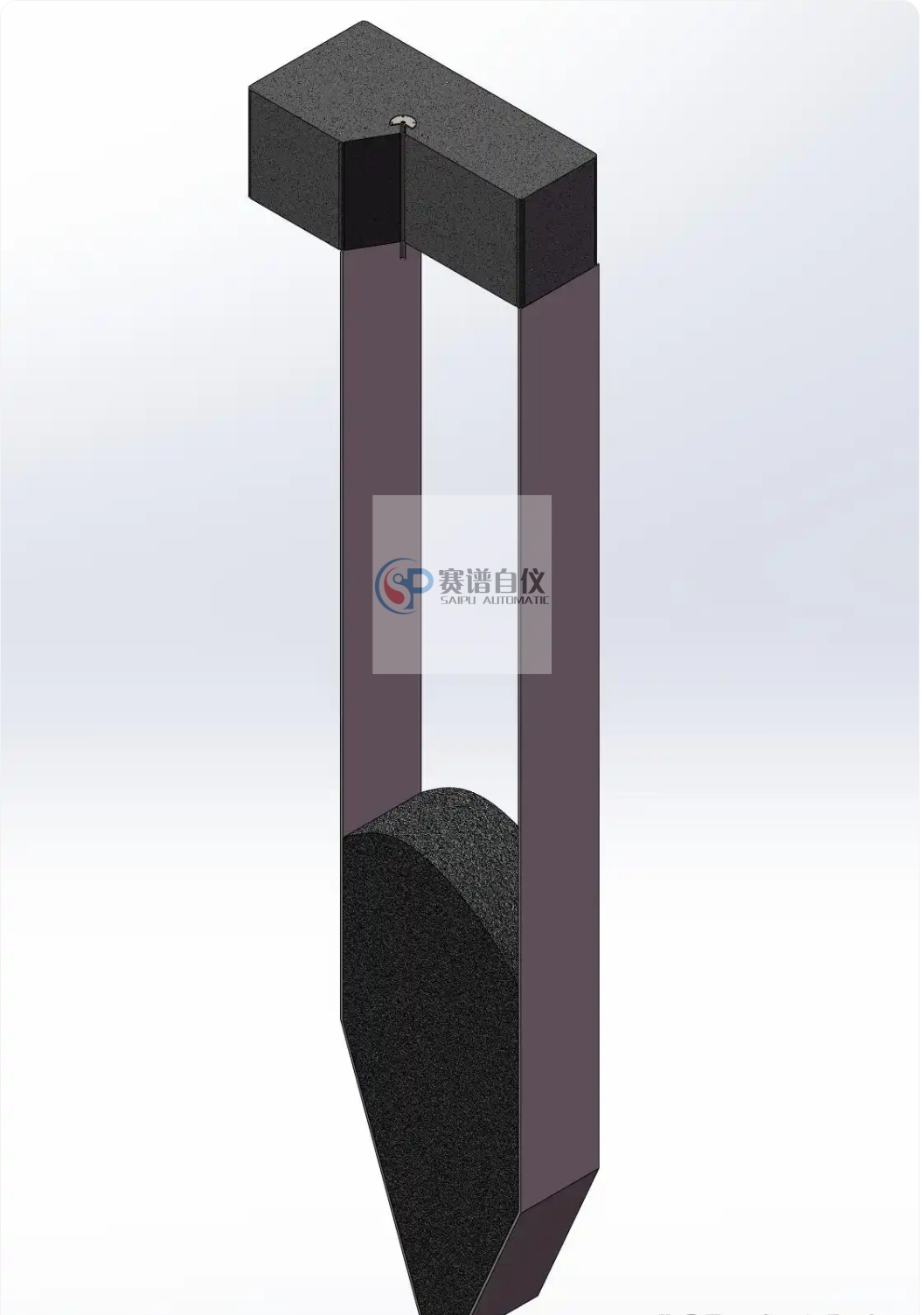

                                                                                                                                                             图1.120ghz线性雷达料位计煤仓现场安装图示

6.

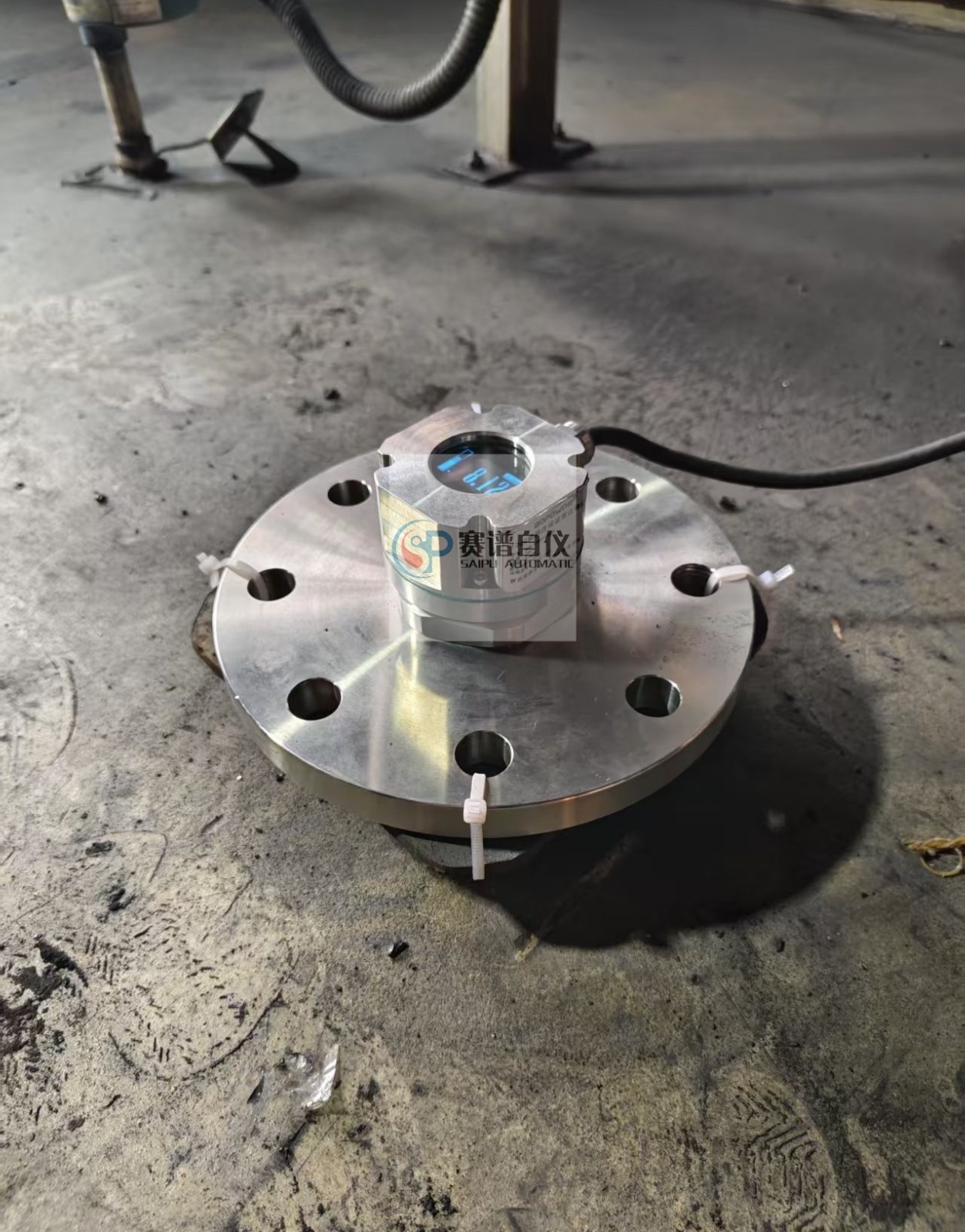

                                                                                                                                                                          图2.电厂煤仓实际测量工况

二、 解决方案：西安赛谱120GHz FMCW雷达料位计

选择型号：以SP系列120GHz高频线性调频连续波雷达料位计为例。

核心优势与技术匹配：

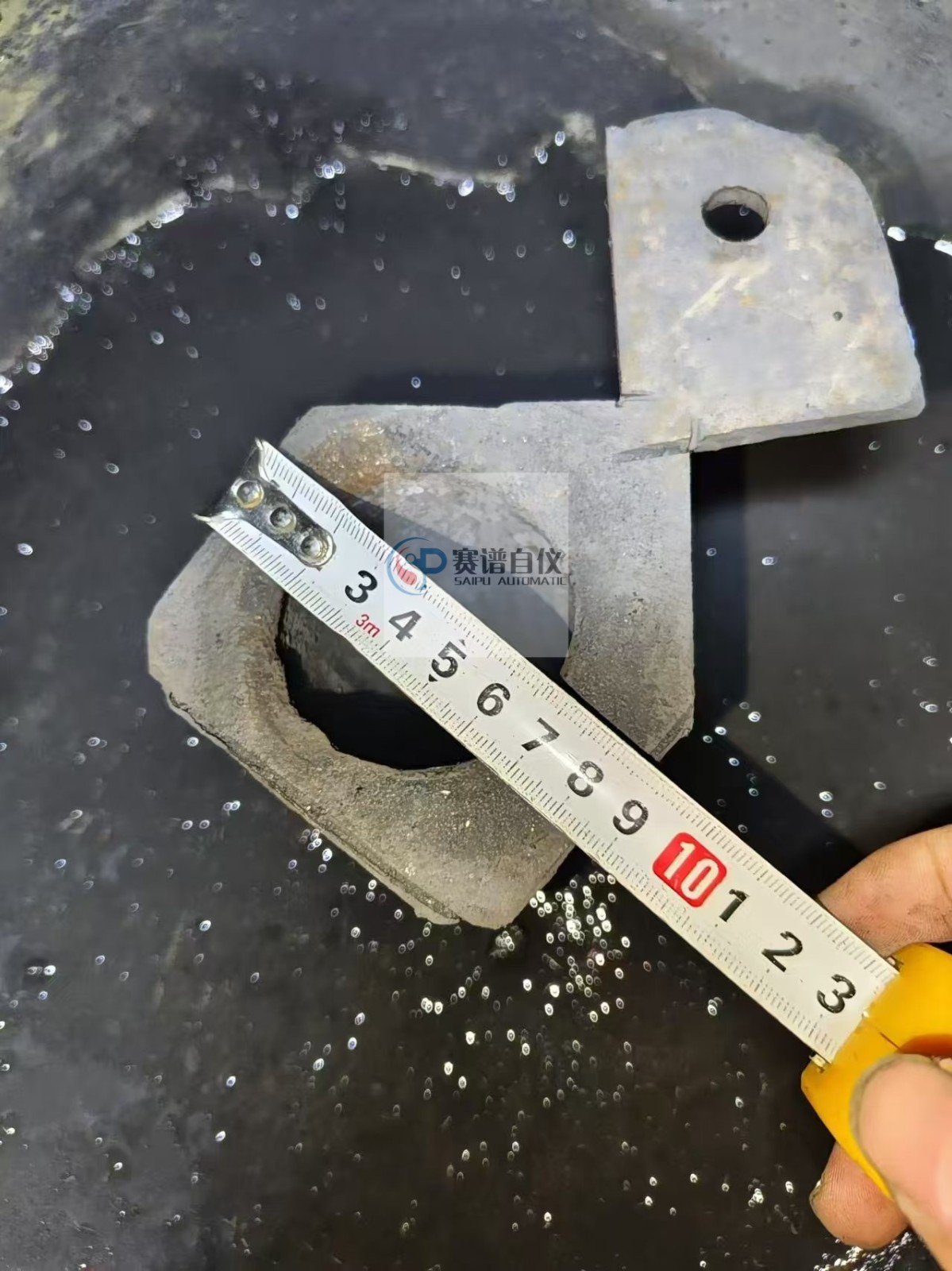

                                                                                                                                                                             图3.现场煤仓料位安装口现状

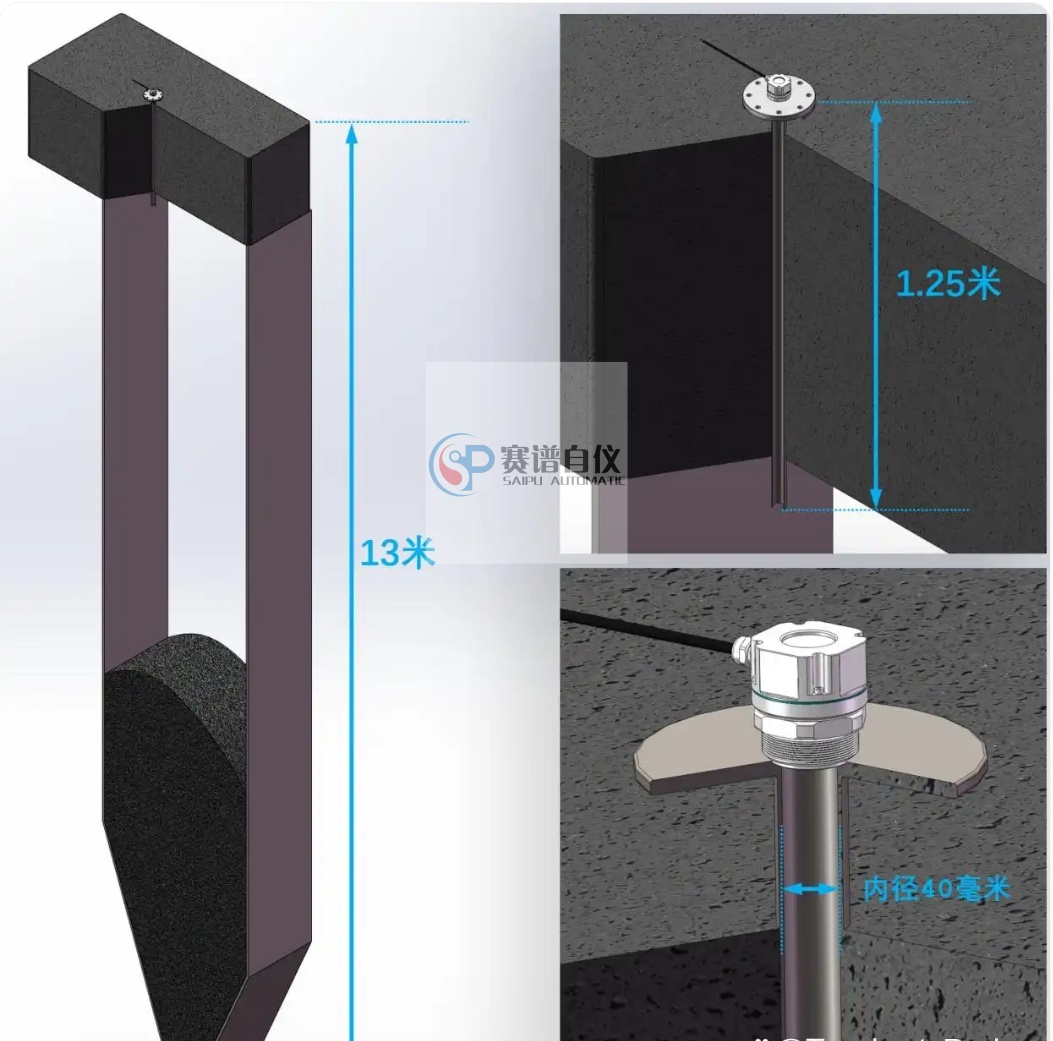

                                                                                                                                                                                                                     图4.煤仓现场3D图

三、 实施案例简述

项目概况：

• 电厂： 华东地区某2×1000MW超超临界燃煤电厂。

• 测量点： 6个原煤仓（钢制筒仓），高度约25米，直径约12米。

• 原有问题： 使用某品牌低频脉冲雷达（26GHz），在煤尘大、煤质湿时频繁失波，信号跳动剧烈，需人工干预校验，影响自动化上煤系统运行。

• 改造方案： 在每个煤仓顶部人孔门附近，安装一台西安赛谱SP系列120GHz雷达料位计。

安装调试要点：

1. 安装位置： 选择在仓顶中心或远离下料口的位置，避免物料直接冲击。采用定制法兰对接原有安装口。

2. 天线对准： 确保天线轴线垂直于预期的物料表面，避开正下方的横梁、钢架。

3. 参数设置： 通过HART或本地按键设置空仓高度、满仓高度、滤波系数等。利用其强大的回波曲线（ECHO）功能，在空仓状态下识别并标记（False Echo Suppression） 固定的仓内结构干扰回波。

4. 通讯集成： 输出4-20mA模拟量信号并叠加HART协议，接入电厂原有的DCS系统，实现远程实时监控与自动连锁控制。

四、 应用效果与价值

1. 测量可靠性革命性提升：

• 改造后，仪表在各种工况下（尤其是上煤高峰期的粉尘环境）均显示稳定，再无失波现象。

• 回波曲线清晰，主回波（物料信号）突出，干扰被有效抑制。

2. 提升自动化水平与安全性：

• 准确的实时料位数据，使DCS系统能够可靠地自动启停输煤皮带、犁煤机，实现“自动配煤”。

• 有效预防了因料位测量不准导致的“空仓”（断煤威胁锅炉运行）或“冒仓”（煤溢出造成安全隐患和浪费）事故。

3. 降低维护成本：

• 非接触、无磨损测量，自调试完成后基本无需维护，无需人工爬仓核验料位，降低了工作风险和人力成本。

• 减少了因仪表故障导致的非计划停运或降负荷风险。

4. 数据价值：

• 高精度数据为电厂燃料库存管理、耗煤统计、经济效益核算提供了可靠依据。

五、 总结

西安赛谱120GHz线性调频连续波雷达料位计，凭借其高频、小波束角、高精度、强抗干扰的技术特点，完美契合了火力发电厂煤仓料位测量这一“高粉尘、低介电、多干扰”的复杂工况需求。

该案例的成功应用表明，在电力行业智能化、精细化管理的趋势下，采用先进的120GHz FMCW雷达技术是解决传统固体料位测量难题的高效、可靠且具有长期经济性的选择，为电厂的“智慧燃料”管理奠定了坚实的基础。注： 以上案例为基于西安赛谱产品技术特点的行业典型应用构建。在实际选型和应用中，建议与厂家或技术工程师详细沟通具体仓型、煤种、安装条件等细节，以完成最优配置
