一、 应用背景与行业痛点 应用场景： 粮食仓储物流企业的散粮装车系统，包括火车、汽车散粮装车楼/塔。用于实时监测装载车厢内的粮食料位，实现自动化、高效率、无溢撒的精准装车。 传统装车痛点： 依赖人工目测： 操作员需频繁探头观察或凭经验判断，装车效率低，且存在安全隐患（高空作业、粉尘环境）。 装载不均匀或溢出： 人工控制易导致车厢装载不均匀（前多后少、左右不均）或过满溢出，造成粮食损失和环境污染。 计量不精准： 难以实现与地磅或目标装载量的实时闭环控制，影响贸易结算和物流效率。 粉尘环境恶劣： 装车过程中粉尘浓度极高，普通光电或超声波传感器易失效。 车厢晃动与倾角： 列车在装车过程中可能轻微移动或存在倾角，要求测量系统能快速跟踪动态料面。

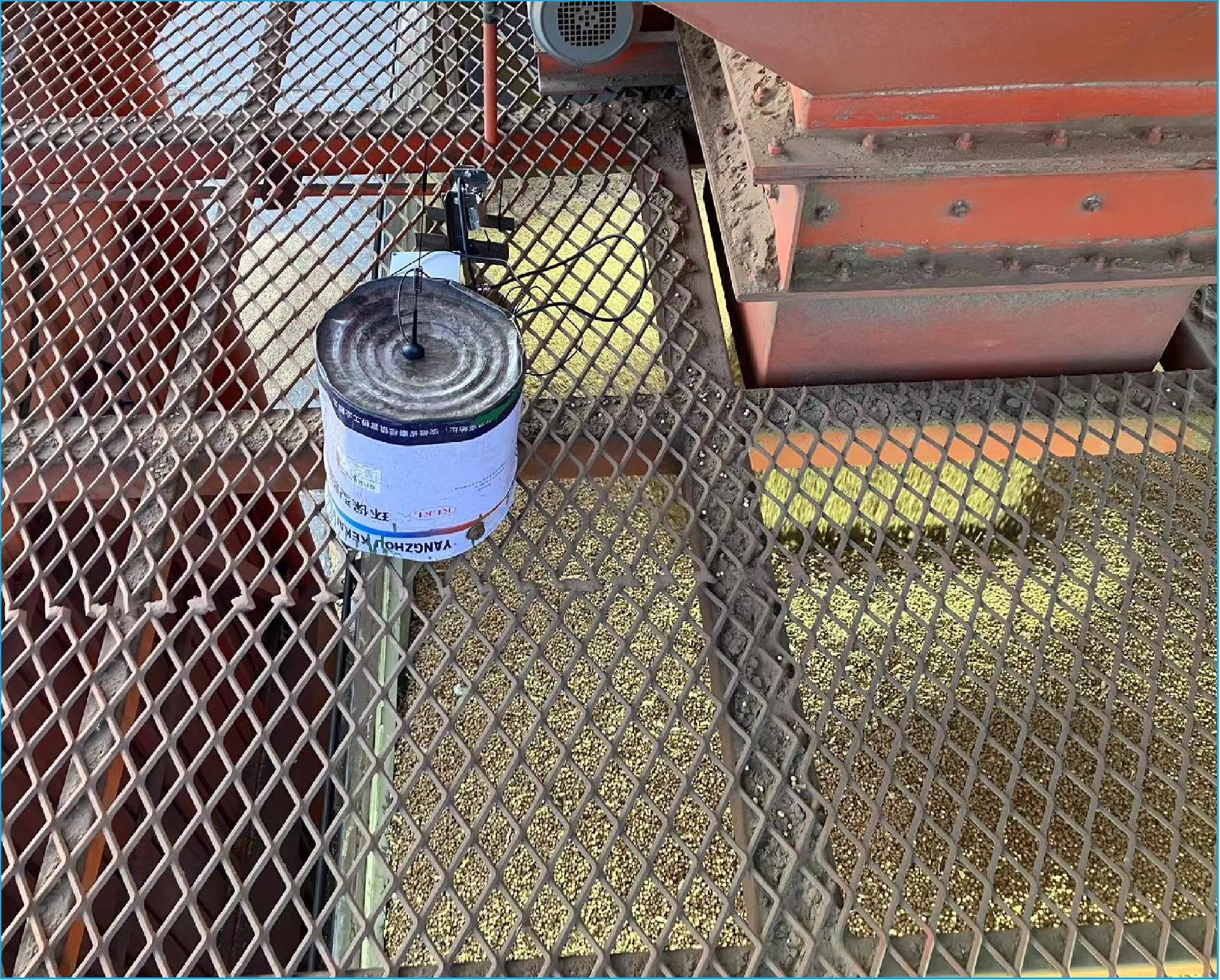

二、 解决方案：西安赛谱120GHz FMCW雷达料位计 系统角色： 作为装车自动化控制系统的核心“眼睛”，提供实时、精确的车厢内料位高度数据。 典型安装方案： 顶部垂直安装： 在装车溜管/伸缩管侧方或装车楼固定横梁上，垂直向下对准车厢内部。 多点位布置： 针对长车厢（如火车），可能采用2-3台雷达分段监测，确保全车厢料位均匀。

西安赛谱120GHz雷达的技术优势匹配： 行业痛点 技术方案 应用价值 极端粉尘 120GHz高频（波长2.5mm），穿透力极强，完全无视装车时最严重的粉尘幕，信号稳定可靠。 保证连续测量，不“失明”，这是实现自动化的基础。 要求高精度与分辨率 FMCW原理，毫米级测量精度，分辨率可达1mm。 实现精细化装载，避免“过装”或“欠装”，精准控制每节车厢的目标装载量。 动态快速响应 响应速度快，测量更新频率高（可达每秒数次）。 实时跟踪快速上涨的料面，配合控制系统快速调节给料闸门或皮带机速度。 复杂表面与倾斜 极小波束角（如3°），能量集中，能清晰分辨倾斜的粮食表面，受车厢侧壁干扰小。 测量值更真实，即使车厢轻微倾斜或料面不平，也能获得代表性数据。 安装空间受限 体积小巧，天线尺寸小，易于在装车楼狭窄空间内安装和调整角度。 安装灵活性高，适应现有装车楼的改造。 多种粮食介质 针对小麦、玉米、大豆、稻谷等不同介电常数（通常εr≈3-5）的粮食，仪表可通过参数优化稳定测量。 通用性强，适应粮食品种的变化。

 三、 系统集成与工作流程 1. 系统构成： 感知层： 西安赛谱120GHz雷达料位计（1-N台）。 控制层： PLC控制系统，接收雷达的4-20mA/HART/Modbus信号。 执行层： 变频器控制的给料皮带机、气动/电动闸门、移动装车溜管。 人机界面： 触摸屏或上位机监控软件，显示实时料位、设定目标、装载进度等。 2. 自动化装车流程： 步骤1（对位）： 车厢就位，系统初始化，雷达开始工作。 步骤2（初始快装）： PLC控制给料设备全速或高速运行，雷达实时监测起始料位。 步骤3（减速点预警）： 当料位达到预设的“减速高度”时，PLC自动降低给料速度，转为慢速加料。 步骤4（精准停止）： 料位达到“目标高度”时，PLC立即关闭闸门或停皮带，完成该点位/车厢装载。 步骤5（移动与重复）： 对于移动溜管式装车，系统根据雷达信号控制溜管移动到下一个装车点位，重复上述

四、 实施效果与价值 1. 经济效益显著： 实现“装得满、不溢出”： 将装载率稳定控制在99%-100%之间，直接减少粮食抛洒损失（每年可达数百吨）。 提高装车效率： 自动化流程使单节车厢装车时间缩短20%-30%，加快车辆周转。 节省人力成本： 实现1人监控多路装车，减少高空、高危岗位的人工需求。 2. 管理效益提升： 过程可追溯： 实时数据记录，可查询每节车厢的实际装载高度、时间曲线，便于质量追溯和效率分析。 计量辅助： 为以容积换算重量的贸易方式提供高精度数据依据，减少争议。 安全与环保： 避免了人工攀爬观察的风险，同时杜绝了因溢出造成的粮食浪费和环境污染，符合绿色储运要求。 3. 系统稳定可靠： 仪表本身无磨损，免维护，长期运行故障率极低，保障了连续作业的可靠性。 强大的抗干扰能力，确保了在粮食行业最恶劣的粉尘工况下长期稳定运行。

 五、 总结 在粮食现代化物流系中，散粮快速、精准、自动化装车是提升整个产业链效率的关键环节。

六、 西安赛谱120GHz线性调频连续波雷达料位计，以其无与伦比的粉尘穿透能力、毫米级精度、快速响应和小波束角抗干扰特性，成功解决了该场景下的核心测量难题。 它不仅替代了人眼，更超越了人眼的局限，实现了全天候、全自动、高精度的动态料位跟踪，是粮食装车系统从“人工粗放”迈向“智能精准”不可或缺的核心传感器。该应用已成为大型粮库、港口码头和粮食加工企业进行智能化升级的标杆性解决方案。
