120GHz雷达液位计精度提升全攻略

基石：把“波”做到毫米级

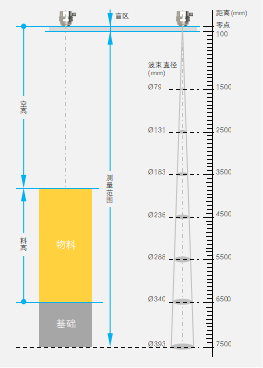

1.1 ▲ 2.5mm波长背后的“隐形门槛” 122GHz雷达波的波长仅2.5mm，天然具备“穿透粉尘、蒸汽”的穿透力，但天线表面粗糙度一旦超过0.1μm，回波就会像散弹枪一样四处乱飞，误差瞬间飙到±5mm以上。制药厂高温蒸汽场景里，半球形透镜天线靠光滑内壁让水汽“站不住脚”，把误差锁死在±2.5mm。 1.2 ▲ 接收模块：从“听见回波”到“听懂回波” 高灵敏度接收模块能把-110dBm的微弱回波揪出来，可若LNA增益不足，低介电常数（ε=1.8）的液化天然气会“喊话没人听”，导致±5mm误差。赛谱自仪用差分信号处理技术，把同类工况误差压到±3mm。 1.3 ▲ 材料与防护：把腐蚀和酸碱“拒之门外” 316L不锈钢+IP67只是入场券，遇到浓硫酸这类“狠角色”，PFA全氟塑料天线才是正解：耐温-20℃~250℃，耐腐蚀寿命延长3倍，同时把精度牢牢按在±3mm。 02 软件算法：让信号“说话”更清晰 2.1 ▲ Chirp-Z vs FFT——误差直接腰斩 传统FFT测距误差±3.75cm，而Chirp-Z变换通过高精度频谱分析，把煤制油项目150m储罐的误差从±5mm砍到±4.8mm。 2.2 ▲ 回波学习：给“噪声”建档案 强搅拌工况下，底噪模型把波动范围从±8mm压到±3mm；若关闭回波学习，泡沫液面一来就是±10mm。 2.3 ▲ 稳定性参数：让振动“无处下嘴” 设置5个数据点取均值，外部振动带来的±4mm瞬间缩水到±1.5mm；再配合距离段屏蔽，避开罐壁支架反射波，误差再降1mm。 03 环境与介质：把“看不见”的影响算进去 3.1 ▲ 温度与压力——电子元件也会“发烧” 工作温度-35℃~85℃，但680℃煤粉仓会让元件漂移。温度传感器+动态补偿算法在85℃时仍保持±1mm精度；若忽略补偿，每10℃温度波动就会偷偷塞进±0.5mm误差。 3.2 ▲ 介电常数与粘度——“料”不同，“波”不同 ε=1.8的液化天然气需高灵敏度接收+采样帧数翻倍才守住±3mm；高粘度原油则要把波束角从4°缩到3°，提升信噪比，否则误差冲到±5mm。 3.3 ▲ 粉尘与蒸汽——真“迷雾”还是假“回波” 500g/m³石灰石粉挡不住120GHz，可一旦超标，回波频谱分析立刻识别真峰，把误差从±8mm拉回±5mm。 04 安装与校准：位置差一点，误差多一倍 4.1 ▲ 直径匹配与偏离中心 DN32接管+制药反应釜=0.1m盲区，半球形透镜天线是唯一解；偏离罐中心0.5m，罐壁反射波再添±2mm。 4.2 ▲ 校准与参数——“笔”没点对地方就白搭 半导体洁净室忘选“低湿度”，误差从±2mm膨胀到±5mm；电源电压低于8V，信号模块直接降频，误差再涨5mm 05 特殊场景：把“不可能”变成“标配” 5.1 ▲ 防爆与接地——电磁干扰的“双面夹击” Ex ia IIC T6认证能进0/1区，可一旦接地线松了，±3mm瞬间飙到±5mm。 5.2 ▲ 高温高压定制——给“极限”重新定义 40℃~110℃、100MPa场景，常规型号误差过10mm；换上PTFE天线+扩展温度补偿的SAIPU-RD9004系列，精度立刻回到±5mm。 5.3 ▲ 多参数联动——液位+湿度“合体”更稳 与露点仪联动后，OPC UA协议实时微调参数，“湿度+液位”复合误差缩到±1mm；单雷达时为±3mm。 06 典型案例：把误差“抓出来”再“关回去” 07 结语：让精度不再是“玄学” 120GHz雷达液位计的最终误差是硬件穿透力×算法分辨力×环境补偿力×安装规范力的合谋。选型对、参数准、校准勤、算法新、材质对、接地稳——九成以上工业场景都能把精度锁死在±3mm；极端工况？定制化方案+多参数联动来兜底。
