一、概述
西安赛谱自动化仪表技术有限公司为连续监测冶炼/化工/煤焦化/窑炉/水泥/石化等管道气体含量设计的在线监测仪器，根据环境不同，可选择不同测量参数，监测系统能准确测量焦炉煤气各组分含量计算出热值，并经由通讯接口，经过计算机控制，也可通过标准模拟信号传送至DCS中控系统，便于使用方使用。
系统由气体分析仪、预处理、取样探头等组成，完成焦炉煤气热值的在线测定， 实现连续不间断数据监测。
供货方提供的化工在线监测系统支持上述多种通讯方式，不但可以**企业内部设施运行的安全监控要求，而且可以**中控部门对现场设备的监督管理，真正做到一次投资多方受益。
二、工作范围
乙方提供包括设计验收、一次开车保运等方面的全过程服务。
现场采样系统和预处理装置的设计、组装、提供将由乙方负责。
现场公用工程条件的提供和连接将由甲方负责。
乙方负责分析系统属乙方范围内的所有设备材料的设计、组装、安装等。
未尽事宜由双方协商解决
分析系统参数
(1)气体预处理组成：
涡旋冷凝器：3～5℃
雾过滤器：5um
进样球阀：220V AC
吹扫电磁阀：220V AC
精密过滤器：0.1um
(2)气体取样探头
适合气氛温度： ≤750℃
粉尘浓度：≤2000g/m3
插入长度：L=100～600mm
采样管长度：按用户要求定制
除尘量：99%
过滤器材料：不锈钢烧结过滤器
过滤器精度：40um
(3)除湿干燥器
环境温度：≥2℃ ≤40℃
进口气温度：≤400℃
温度设定值：1.5℃ ±0.5℃
工作电源：220V/AC 50Hz
功率：45W 3A
气体量程：1～3L/min
重量：约1kg
(4)电磁阀
关闭时间：0.5S
真空度：零泄漏
电压： 220VAC ±10% 50Hz
功率：10W
(5)仪表参数
红外线仪表采用德国进口传感器，机械切光调制方法，薄膜微音器检测器，技术成熟稳定可靠，相互交叉干扰较低，受水汽干扰小混合气体检测进行相应浓度补偿。
多组份气体分析仪
在线多组份气体分析仪，采用分析计算法，快速准确的分析出多种气体的浓度值，并依据浓度值计算出相应的热值。
多组份气体分析仪采用进口红外传感器、燃料电池氧传感器及热导传感器，运用**的数字处理技术，实现对CO2、CO、CH4、H2、O2、等多种气体的连续自动快速在线检测，其中CH4传感器选用激光原理传感器，抗碳氢干扰能力强，CO2、CO选用德国舒茨传感器，H2采用德国海利普
热导式检测传感器，O2采用日本费加罗抗干扰电化学传感器，整套仪表性能稳定，漂移量小。
三、技术要求
1.本技术方案满足采购方提出的标准，除提供的符合采购方要求的**产品以外，所提供产品还满足我国工业标准的要求和具有我国环保行政部门颁发的认定证书及相关部门的各种合格证书。
2.本技术方案所使用的标准如与采购方所执行的标准发生矛盾时，按较高标准执行。
3.设备名称：煤气热值在线分析系统
4.安装位置：室内
5.监测项目：CO/CO2/CH4/H2/O2 热值
四、系统原理
系统由气体分析仪、预处理、取样探头等组成，完成在线测定， 实现连续不间断数据监测，可以实施1个点的连续不间断采样，连续性较好，电气自动化程度不高，分析仪采用德国红外线、热导等原理技术，完成发生炉煤气热值等含量的监测。样品气通过取样探头湿法取样，延长维护周期，取样气路采用复合伴热取样管。
分析系统包括取样探头和样品预处理系统。取样管子直接与取样探头对接，输出接口为10mm卡套。预处理系统包含耐腐蚀电磁阀、减压阀、稳压阀、雾过滤器、精密过滤器、调节分析阀、切换阀、流量计、真空泵、蠕动泵、除湿干燥器等部件，它的作用是将样气净化到分析仪的分析要求标准，并且有减压系统组成，防止样气压力过大损坏分析仪表。

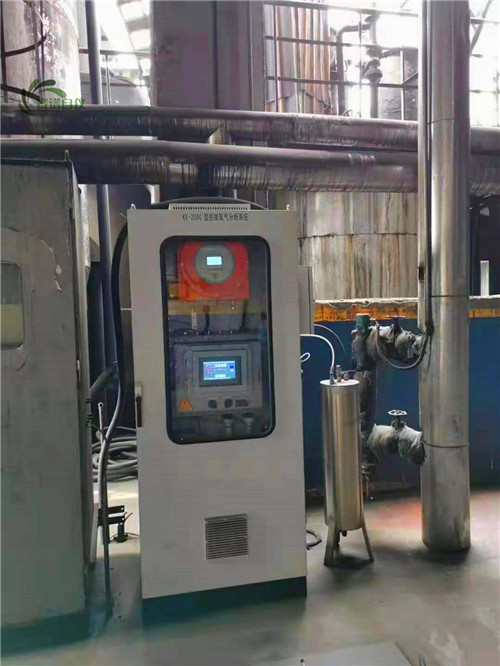

样品预处理系统安装在仪表机柜内，机箱的温度为常温。取样探头安装在现场输气管道，样品预处理系统由电动阀、除湿干燥器、雾过滤器、精密过滤器、带调节控制阀的旁路流量计、样气流量计等组成，与样品接触的材质均为聚四氟乙烯耐腐蚀、耐高温材料。
快速回路的样品排放到快速回路总管，分析后的样品气直接大气排放，凝液排放到凝液总管，它的作用是提高系统的相应时间，减少滞后时间。
